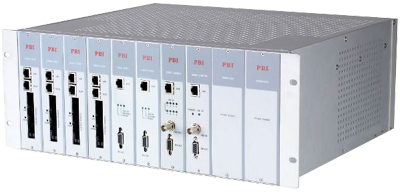

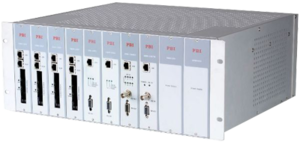

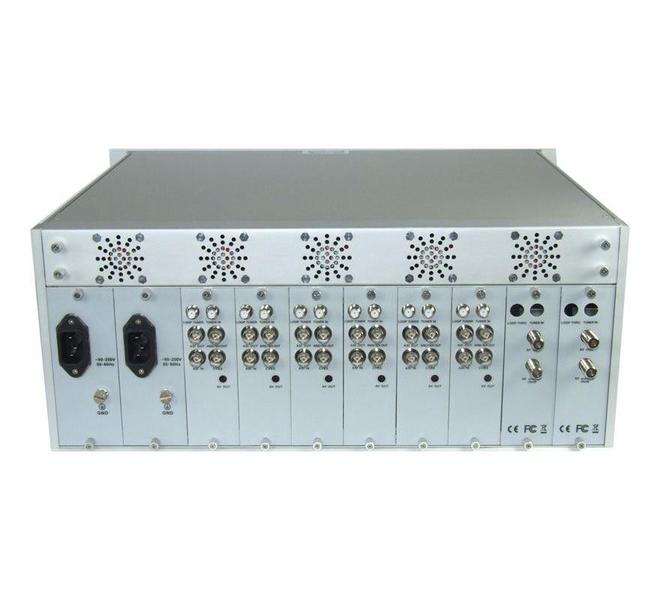

Базовый блок цифровой головной станции КТВ PBI DMM-1000

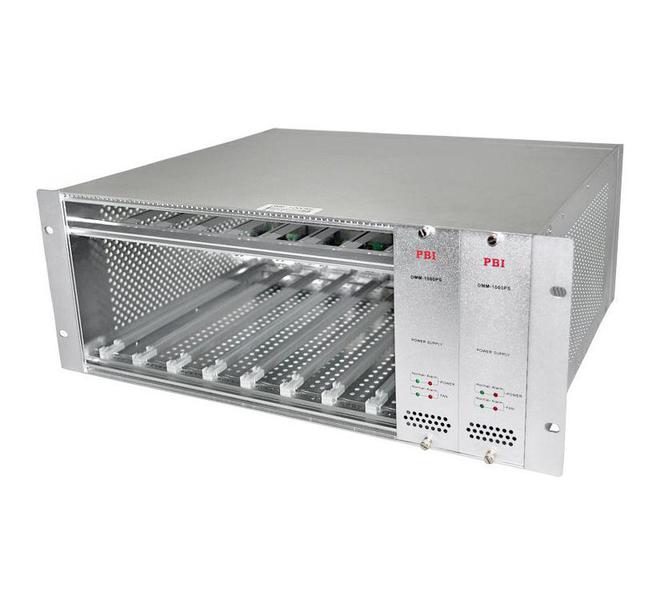

В комплект входит: шасси и 2 блока питания.

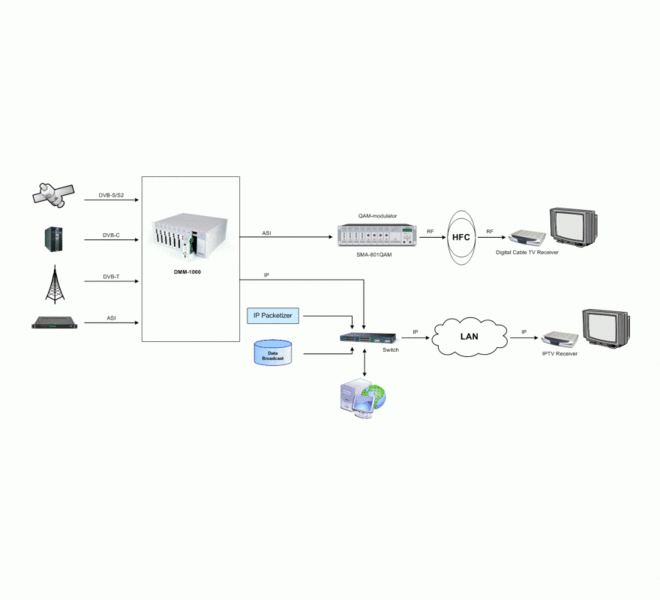

Цифровая головная станция DMM-1000 - высокоинтегрированное решение для формирования TS потоков в одном базовом блоке.
Описание изделия

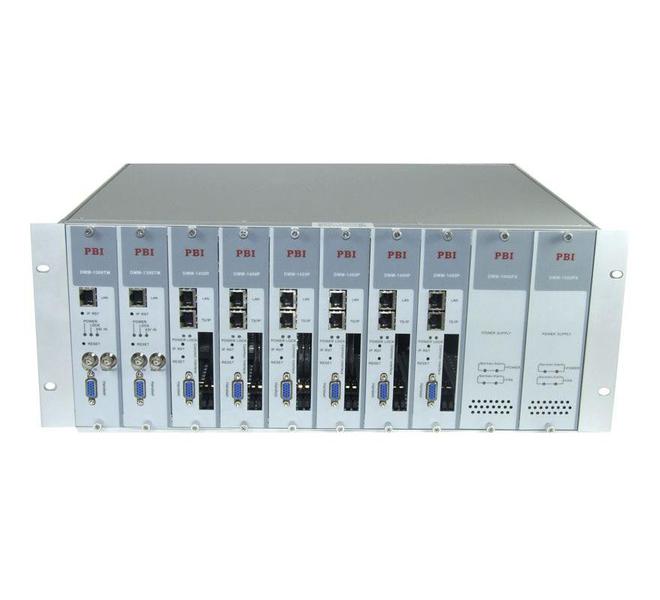

Базовый блок DMM-1000MF обладает возможностью установки 8 модулей для формирования TS потоков.
Каждый модуль представляет отдельное устройство, необходимое в составе цифрового головного оборудования: профессиональный IRD приемник (DMM-1400P), QAM/COFDM модулятор (DMM-1300TM), MPEG2 Encoder (DMM-1300EC) и Re-Multiplexer (DMM-1300MX).
Функциональные характеристики
- Полная поддержка MPEG-2(MP@ML) и DVB-S/S2/C/T стандартов.
- CI интерфейс с двумя слотами (PCMCIA), поддерживающими все виды профессиональных кодировок: Irdeto, Viaccess, Conax и др.
- WEB Management интерфейс (совместим с SNMP).
- EC 4U x 19" для 9 модулей.
- DVB TS или IP, 100 Base T на входе или выходе.
- Каждый модуль работает отдельно.
- Сохранение настроек при отключении электропитания.
- LAN control, обновление через LAN/FTP/TFTP.
- Простое обслуживание.
Модели серии DMM-1000*
DMM-1000MF. Базовый блок.
DMM-1400P. Профессиональный IRD приемник DVB-S2/S/C/T. Выходные потоки формируются на ASI или IP выходах. Два CI слота (PCMCIA) поддерживают все виды профессиональных кодировок: Irdeto, Viaccess, Conax и др. IP выход поддерживает режимы Unicast и Multicast. Встроенный PID фильтр удалять нежелательные программы и уменьшить скорость потока в ASI и IP выходах.
DMM-1300TM. QAM модулятор.
DMM-1300CM. COFDM модулятор. DMM-1300MX. Re-Multiplexer: 8 ASI входов, редактирование PID, автоматическое определение длины пакета на входе (188/204), конфигурация длины пакета на выходе (188/204).
DMM-1300EC. MPEG-2 real-time encoder. Входной интерфейс CVBS и/или SDI (опция). * Пользователь может легко контролировать и настраивать все параметры через LAN интерфейс.
Технические характеристики
| Параметр | Значение |
|---|---|
| DMM-1400P | |
| DVB-S2/DSS демодулятор | |
| Диапазон частот на входе | 950 ... 2150 МГц |
| Уровень входного сигнала | -65 ... -25 дБм |
| Входной коннектор | F, 75 Ом |
| Символьная скорость | 10 ... 31 Msps (8PSK) |
| Roll off factor | 0.35, 0.25, 0.2 (DVB-S2) |
| FEC | 1/2,2/3,3/4,5/6,6/7,7/8 (DVB-S) |
| LNB | 13/18 В, 0/22 кГц. |
| DVB-S QPSK демодулятор | |
| Диапазон частот на входе | 950 ... 2150 МГц |
| Уровень входного сигнала | -65 ... -25 дБм |
| Входной коннектор | F, 75 Ом |
| Символьная скорость | 5 ... 45 Msps |
| Roll off factor | 0.35 |
| FEC | 1/2,2/3,3/4,5/6,6/7,7/8 |
| LNB | 13/18 В, 0/22 кГц. |
| Interleaving | I=12 |
| DVB-C QAM демодулятор | |
| Входной коннектор | IEC, 75 Ом |
| Диапазон входных частот | 47 ... 862 МГц |
| Уровень сигнала на входе | -15 ... +15 дБмВ |
| Стандарт | J.83 Annex A и B |
| Символьная скорость | 1 - 7 Mbps |
| Модуляция | 64/128/256 QAM |
| DVB-T COFDM демодулятор | |
| Входной коннектор | IEC, 75 Ом |
| Диапазон входных частот | 470 ... 862 MГц (UHF) |
| Уровень сигнала на входе | -20 ... -70 дБмВ |
| Модуляция | QPSK, 16/64 QAM |
| Полоса частот | 6/7/8 MГц |
| FTT | 2K/8K |
| Защитный интервал | 1/4, 1/8, 1/16, 1/32, выкл. |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| CI интерфейс | |
| Тип слота | Двойной PCMCIA для 2 CI модулей |
| ASI выход | |
| Тип коннектора | BNC, 75 Ом |
| Эффективная скорость потока | 99 Mbps (макс.) |
| Длина пакета на выходе | 188/204 |
| Уровень сигнала | 800 mVpp ±10% |
| Возвратные потери | >15 дБ |
| TS IP выход | |
| Тип коннектора | RJ45 100Base-T |
| Эффективная скорость потока | 70 Mbps (макс.) |
| Протокол | Unicast/Multicast |
| A/V выход | |
| Тип коннектора | 2.5 мм phone jack, CVBS стерео |
| DMM-1300TM (QAM модулятор) | |
| Тип коннектора, ASI вход | BNC, 75 Ом |
| Передача данных | BYTE/BURST, auto-detect |
| Длина пакета | 188/204 |
| Модуляция | J.83 Annex B: 64/256QAM |
| Скорость потока на выходе | 3 ... 7.2 MBauds |
| I/Q amplitude error | <0.3% |
| I/Q phase error | <0.3% |
| Дрожание фазы (JITTER) | <0.5°RMS |
| MER | >35 дБ |
| Диапазон частот на выходе | 47 ... 862 МГц (с шагом 10 кГц) |
| Выходной уровень | 95 ... 110 дБмкВ (с шагом 1 дБ) |
| Уровень побочных гармоник | -55dBc |
| Выходной коннектор | F, 75 Ом |
| Возвратные потери | >12 дБ |
| DMM-1300СM (COFDM модулятор) | |
| Тип коннектора, ASI вход | BNC, 75 Ом |
| Передача данных | BYTE/BURST, auto-detect |
| Длина пакета | 188/204 |
| Модуляция | QPSK/16QAM/64QAM |
| FFT | 2K |
| Защитный интервал | 1/4, 1/8, 1/16, 1/32, выкл. |
| Диапазон частот на выходе | 47 ... 862 МГц (с шагом 10 кГц) |
| Выходной уровень | 97 ... 110 дБмкВ (с шагом 1 дБ) |
| Уровень побочных гармоник | -55dBc |
| Выходной коннектор | F, 75 Ом |
| Возвратные потери | >12 дБ |
| DMM-1300MX (Re-Multiplexer) | |
| Тип коннектора, ASI вход | BNC x 8 шт., 75 Ом |
| Скорость потока на входе | до 160 Mbps |
| Передача данных | BYTE/BURST, auto-detect |
| Длина пакета (вх./вых.) | 188/204 |
| Выходной уровень | 800mVpp ±10% |
| Выходной коннектор, ASI | BNC, 75 Ом |
| Возвратные потери | >15 дБ |
| DMM-1300EC (Encoder) | |
| Кодирование | |
| Стандарт видео | NTSC/PAL/SECAM |
| Профиль MPEG-2 | MPEG-2 MP@ML |
| Стандарт аудио | MPEG1 Layer1, Layer2 |
| Скорость потока на выходе | 1.5 ... 10 Mbps |
| Частота дискретизации аудио | 32кГц, 44.1кГц, 48кГц |
| Скорость аудио потока | 64, 128, 192, 256, 384 Kbps |
| Возвратные потери | >15 дБ |
| Входные интерфейсы | |
| Аудио | RCA стерео, 10 кОм |
| SDI аудио (опция) | Stereo or Dual sound, group 1 to 4, selectable |
| CVBS видео | RCA, 75 Ом |
| SDI видео (опция) | BNC, 75 Ом |
| Выходные интерфейсы | |
| Тип коннектора, ASI выход | BNC, 75 Ом |
| Длина пакета | 188/204 |
| Уровень сигнала | 800 mVpp ±10% |
